“云网端”破解无人机运行监管与取证难题
2021-2-26
发言人｜北京立防科技有限公司副总经理 王立伦

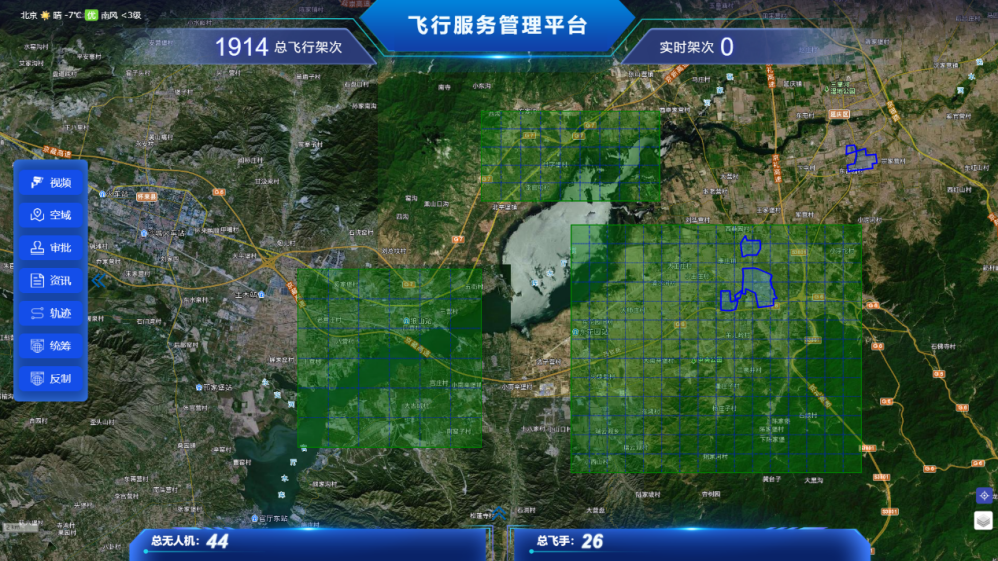

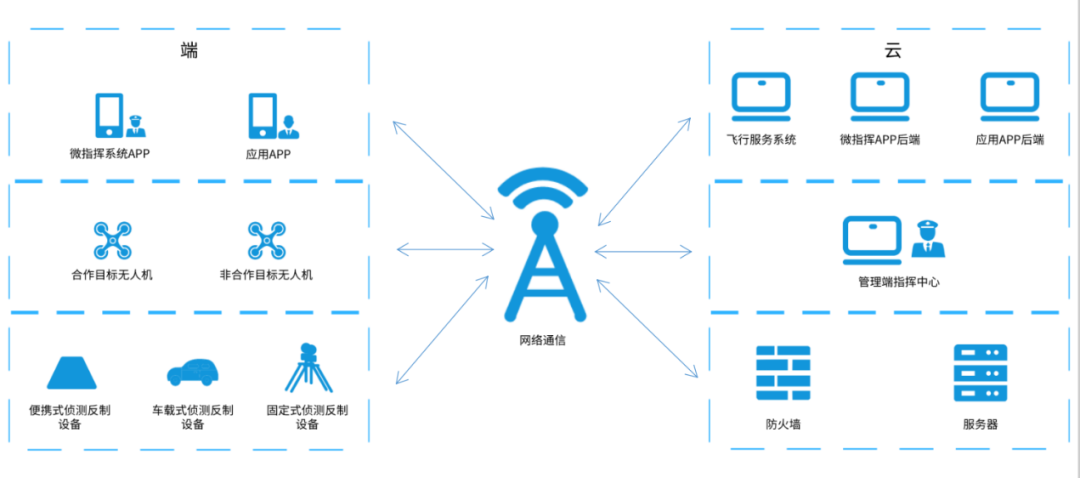

随着科技的发展，无人机在自然灾害应急监测、生态环境遥感、农林植保、电力与管网巡查、国土资源规划、国防与国家安全应用等方面发挥了重要作用。无人机的发展具有小型化、大众化的特点，特别是轻小型无人机数量庞大、参与飞行者众多。这就给低空航运管理和安全管理带来了挑战。 针对无人机运行中出现的监管难、取证难问题，引入“云网端”解决方案（如下图所示），“端”指前端目标，包括合作目标无人机、非合作目标无人机、微指挥系统APP、前端监管应用APP、便携式侦测反制设备、车载式侦测反制设备和固定式侦测反制设备；“网”指是4G/5G网络；“云”指后端管理指挥中心，部署飞行服务、微指挥APP后端和应用APP后端等多个子系统。 图 ｜云网端解决方案 从“端”着手，破解监管难题 针对无人机监管难问题，从“端”着手，将无人机分为合作目标与非合作目标，可采取不同监管手段。 01 对于合作目标无人机 无人机主动上报飞行数据。制定统一的数据上传协议，无人机在飞行时，要按照该协议进行规范，将飞行数据（无人机实时坐标、飞行高度、飞行速度等）上传至云端飞行服务系统。 安装第三方监控模块，通过4G/5G上传无人机实时飞行数据。对于不具备主动上报飞行数据能力的无人机，可以挂载第三方的飞行监控模块。该模块具备网络通信能力和数据上传能力，启动后，自动连接到云端飞行服务系统，将当前的飞行数据上传到云端。 02 对于非合作目标无人机 通过便携式无人机探测设备联动微指挥系统，实时上报无人机数据。在特定区域划设电子围栏，监控进入该区域的无人机相关情况。当便携式无人机探测设备发现目标后，联动现场微指挥系统APP，该APP将探测到的无人机信息上报到云端。 通过车载式和固定式侦测反制设备上报无人机数据。车载式和固定式侦测反制设备具备联网功能，因此，当探测到无人机进入电子围栏后，可以自动将探测到的无人机信息上传至云端。 从“云”着手，破解监管难题 针对无人机监管难的问题，从“云”着手，在云端建设统一的飞行服务管理平台，该平台应具备飞行服务、监管、指挥调度的功能。 图 ｜无人机飞行服务管理平台 01 飞行服务功能 对于合作目标无人机提供飞行服务功能。合作目标“飞手”可以通过前端应用APP申请飞行计划，审核通过后，“飞手”进行合法飞行。同时，云端还具备向前端应用APP推送实时航空气象信息、禁飞限飞区域信息、法律法规信息的功能。 02 监管功能 云端在指挥大厅中通过大屏实时观察当前空域的飞行情况。对于合作目标，可以查看当前在飞无人机的实时飞行数据以及航拍视频数据；对于非合作目标，闯入划定的电子围栏后，可以引发报警，进而启动后续应急处理功能。 03 指挥调度功能 云端通过大屏实时监控本区域飞行情况，当出现紧急情况，比如合作目标无人机失控、非合作目标无人机闯入时，可以采用应急预案或紧急反制等手段，指挥前端微指挥系统应急处突。 引入区块链技术，破解取证难题 针对无人机取证难的问题，结合“云网端”的解决方案，引入区块链技术，在云端部署联盟链。区块链上的数据主要分为三大类，即人（无人机生产者、持有者、销售者、操作者）、机（无人机）、环（无人机运行）。通过运用区块链这一革命性技术手段，从人、机、环三方面进行电子取证，形成证据链闭环，从而破解电子取证难题。 01 人的管理 人主要指无人机驾驶员、无人机生产销售企业、无人机持有者。人的环节必须进行审核上链，这是为了保证在源头上上链的数据都是真实有效的，无人机在运行管理时，多个项目都是通过智能合约来审核，前提就是必须保证人的数据的准确性。 02 机的管理 人主要指无人机驾驶员、无人机生产销售企业、无人机持有者。人的环节必须进行审核上链，这是为了保证在源头上上链的数据都是真实有效的，无人机在运行管理时，多个项目都是通过智能合约来审核，前提就是必须保证人的数据的准确性。 03 环的管理 环主要指的是无人机的运行，通过区块链的智能合约技术进行环的管理。将智能合约以数字化的形式写入区块链中，由区块链技术的特性保障存储、读取、执行整个过程透明可追踪、不可篡改。同时，由区块链自带的共识算法构建出一套状态机系统，使得智能合约能够高效运行。区块链技术具有不可篡改、可溯源、公开透明可验证等特点，同时，区块链存证具有安全、高效、便捷和低成本等优势。 完善系统执法模块，破解取证难题 通过区块链技术解决了电子取证的可信问题后，还应建设完备的系统执法模块，针对无人机“黑飞”等违法问题，生成可打印的电子文档，作为执法机构的执法索引。这个系统执法模块应具备以下三种功能： 01 建设区块链的社会入口 区块链在建立时，应选用联盟链技术，引入第三方监督机构，达到多方共治的效果。区块链建成后，通过权威机构向社会公开区块链的社会访问入口。当社会群众收到违法处罚书后，可以根据处罚书上的授权密钥登录区块链网络，查看自己的违法行为链上信息。 02 构建由区块链事件ID组成的证据链条 执法模块在生成执法依据时，须组成完整的证据链条，违法行为的实施人、违法行为、违法地点、违法时间都能在区块链上有源可查。具体到技术层面上，可以在区块链上建立多个通道（人、机、环分别建立通道），出现违法行为后，分别在各个通道上调取唯一ID，通过这些ID组成一条完整证据链条。 03 生成执法索引 执法模块具备生成电子执法索引的功能，该索引包含了违法行为的描述、适用的法律法规，以及区块链取证的证据链条，同时，根据违法行为的严重程度形成对应的处罚建议。 本文来源：《中国警察》2020年12期警务论坛栏目 发言人：北京立防科技有限公司副总经理 王立伦 版权归原作者所有，如有侵权请告知删除
