车载式无人机防御系统与应用
2021-4-2

无人机防御系统概述




常用无人机探测技术

      从无人机探测原理上可将探测技术分为有源探测和无源探测,有源探测手段主要包括雷达和光电等,无源探测主要包括无线电、声学、无源雷达等。

01

雷达探测

       通过发射电磁波信号,接收并分析处理无人机反射的回波信号,实现对目标探测和分析识别。优点:作用距离远、定位精度高、搜索能力强、探测目标全。缺点:被探测目标飞行高度低,容易受到地面目标干扰;被探测目标飞行速度慢,多普勒频率小,不易与地面杂波区分;被探测目标反射面积小,目标回波微弱;因发射电磁波,需相关部门设站频率许可;成本较高;城市环境下易受地物遮挡;识别能力有限。

02

光电探测

       采用可见光或红外成像的方式,可实现对空中“低慢小”目标的搜索和跟踪。优点:配合激光测距仪可通过图像处理提供距离、方位角、俯仰角等精确的目标信息,并且可提供图像的实时显示与存储取证,识别能力强。缺点:易受天气影响;视场较小,需预先提供位置信息引导;城市环境下易受地物遮挡。

03

无线电探测

     无线电探测设备可对无人机常用通信信号进行监测,可实现扫描、分析、解调、测向等功能,多站部署可实现对目标无人机或地面控制设备信号定位功能。由于其具有轻便小巧的紧凑外形尺寸,可满足全天候、全地形、可搬移的部署要求。优点:只被动接收信号,不污染电磁环境;通过频谱特征、通信协议解析,具有较强的识别能力;通过多站部署,可实现定位功能;成本较低。缺点:探测频段受设备大小、成本限制;无法探测无线电静默飞行目标;测向、定位精度易受物理、电磁环境影响。


综上所述,考虑成本、环境、性能、管理等综合因素,建议城市环境下采用无线电探测手段对无人机进行探测识别。


常用无人机反制技术

01

电子干扰

      针对目标无人机实施通信或者导航干扰、诱偏或诱骗,通过产生相对较大功率的干扰射频信号,对目标无人机定向或全向发射,使得无人机与遥控器、导航卫星之间的控制、图传、定位导航信号连接断开,进而使无人机按照程序预先设定模式自行降落、悬停或者返航。优点:较短距离内附带损伤小;设备成本低;可全天候工作。缺点:对使用非常规通信频段、无线电静默飞行或使用非卫星导航技术无人机无法进行有效反制。

02

动能打击

     通过散弹枪、手持网枪、机载网枪、无人机撞击等方式,对目标无人机进行捕获、打击,进而使其不能达到非法目的。优点:反制效果明显。缺点:打击距离有限,对瞄准技术要求高,无人机坠毁可能引发次生损伤。

03

定向能打击

     通过激光、微波武器,对目标无人机进行摧毁。优点:反制速度快。缺点:成本高昂;激光瞄准要求高,微波可能对非作战目标造成致命误伤;无人机坠毁可能引发次生损伤。


综上所述,考虑成本、环境、性能、次生损伤等综合因素,建议城市环境下采用电子干扰手段对无人机进行反制。


常用无人机防御产品形态

      目前无人机防御系统产品形态主要有机载式、固定式、车载式、便携式。其中机载式防御系统主要依托直升机或无人机实现以高制低,适用于重大活动期间巡查,或对临时不明空情进行前出查证处置;固定式防御系统需架设制高点,架设搬移不便,适用于固定场所的常态化防御;车载式防御系统开设使用灵活,既适用于路线伴随保障,又适用于固定场所、大型活动现场、突发事故现场等临时保障;便携式侦测反制设备主要用于日常临时防控,可对突发性起飞无人机进行管制,也可配合车载式防御系统使用,起到补盲作用。



车载式无人机防御系统概述



系统组成

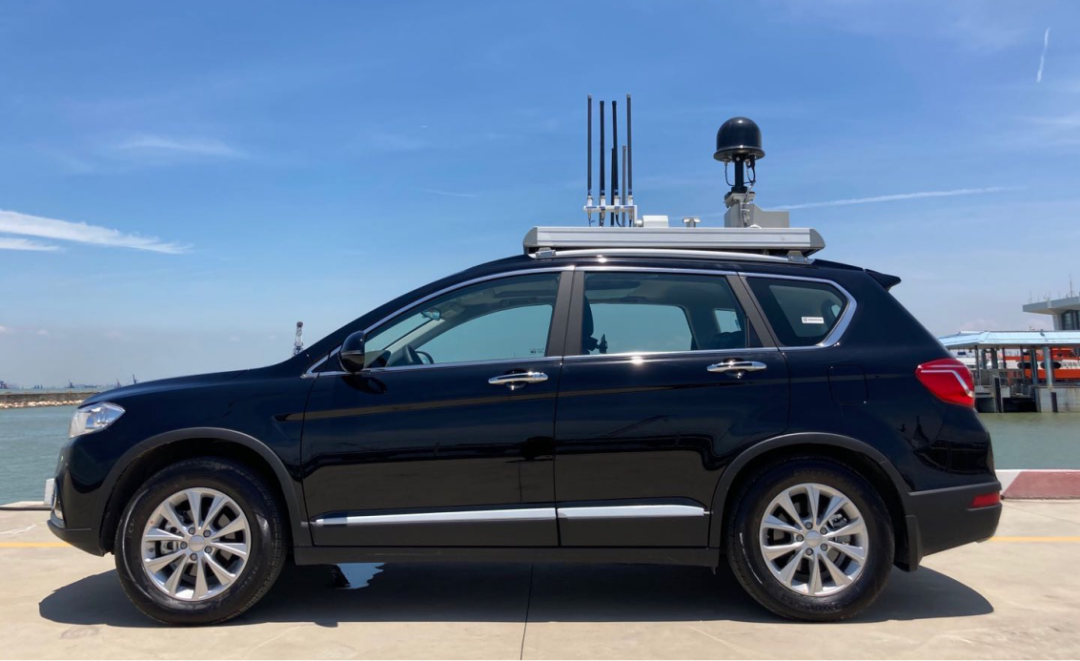

图 |车载式无人机防御系统参考图


       车载式无人机防御系统,采用无线电侦测反制技术对黑飞目标无人机进行管控,主要由普通SUV车辆、无线电侦测干扰天线及其自动升降系统、打击功放、运算主机、可充电电源、触控指挥屏等设备组成。


640 (1).png

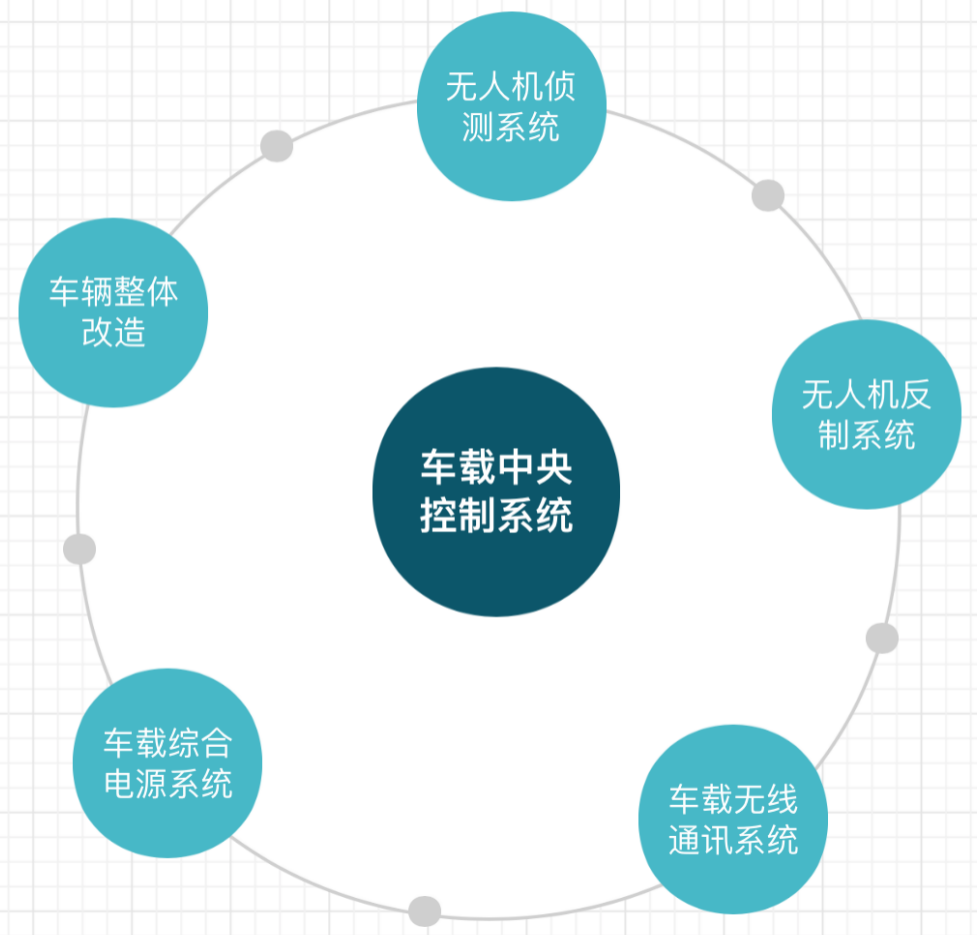

图 |车载式无人机防御系统组成图


主要功能

自动监测

全天候无人值守,对无人机进行自动监测和预警,并可通过邮件、短信等方式通知管理人员。

敌我识别

精准识别无人机和遥控器品牌、型号等信息,可配置自用无人机和备案无人机为白名单,做到区分“敌我”。

精准打击

提供手动、自动两种打击模式,并可针对黑飞目标选择精准打击样式。

多台联网

系统支持有线、无线联网,互联互通,便于统一管控。

动态侦测

能够在高速行驶过程中,实现对飞行目标及地面遥控设备远距离双重侦测、精准测向,指引协同处置。


系统特点

超长续航

电池可供设备工作8小时以上,并可采用车辆、市电两种充电方式。

界面可视

平台采用web服务的可视化设计,兼容性强,界面友好,操作简单,内置地图引擎,可根据实际情况定制化展示。

状态监管

平台端可实时呈现各模块工作状态和参数,利于中心把控,无需人工经常巡检或者确认防范效果。

态势分析

系统可对入侵情况进行统计分析生成报告,产生入侵日志并可回放。



车载式无人机防御系统应用



迅速布控

       机动灵活、开设迅速,可应用于突发情况现场封控和大型活动现场保障,实现“点”控。

高速随控

      设计科学、性能稳定,可应用于要人车队伴随安控,实现“线”控。

快速设控

      模块设计、拆装便捷,可作为固定式无人机防御系统架设至高点,应用于要地防控,实现“面”控。
